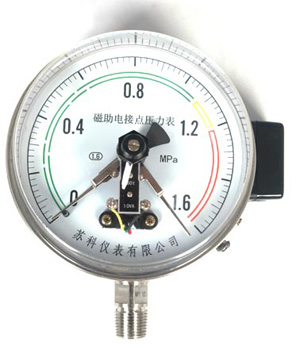

YXC系列磁助電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常，磁助電接點壓力表經與相應的電氣器件(如繼電器及接觸器等)配套使用，即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。
為能適應被測對象的各異和需求，磁助電接點壓力表在原有普通型和專用型的基礎上，又相繼推出了抗振型、耐蝕型、耐蝕抗振型以及帶有隔離裝置等多種類型共10多種型號的產品。
鑒于磁助電接點壓力表不僅具有外觀新穎、結構可靠、品種規格齊全、動作穩定性好、適應性強的特點外，而且又具有測控并茂、安裝簡單、維護量小等優點，因此，磁助電接點壓力表是一般無指示、無切換差調整和無外設定裝置的壓力控制器的壓力測控儀表。
主要技術指標及功能
· 磁助電接點壓力表標度范圍、精度等級及接頭螺紋尺寸
類 型 |
型 號 |
名稱(含全稱
或簡稱) |
標度范圍
MPa |
精度等級 |
接頭螺紋
尺寸 |
指示 |
設定值 |
接通 |
斷開 |
普通型 |
YXC-100
*YXC-102
YXC-103 |
磁助電接點壓力表 |
0~0.6至60及-0.1~0.06至2.4系列 |
1.5 |
1.5 |
4 |
M20×1.5
(*G3/8″)
(*G1/2″) |
YXC-150
*YXC-153 |
0~0.1至60及-0.1~0至2.4系列 |
專用型 |
YXCA-150 |
磁助電接點氨壓力表 |
0~0.16至60及-0.1~0.06至2.4系列 |
2.5 |
2.5 |
4 |
抗振型 |
YXC-100-Z
*YXC-102-Z
YXC-103-Z |
磁助電接點壓力表 |
0~0.6至60及-0.1~0.5至2.4系列 |
1.5 |
1.5 |
5 |
耐蝕型 |
*YXC-100B-F
*YXC-102B-F
*YXC-103B-F
*YXC-150B-F
*YXC-152B-F |
0~0. 6至60及-0.1~0.06至2.4系列 |
1.5 |
1.5 |
4 |
耐蝕抗振型 |
*YXC-100B-FZ
*YXC-102B-FZ
*YXC-152B-FZ
*YXC-153B-FZ |
0~0. 6至60及-0.1~0.5至2.4系列 |
1.5 |
1.5 |
5 |
隔離式普通型
隔離式耐蝕型 |
YXCG-103
*YXCG-103-F |
隔離式磁助電接點壓力表 |
0~0. 16至60及-0.1~0.06至2.4系列 |
1.5 |
1.5 |
4 |
M42×2
(*G1 1/4″) |
隔離式抗振型 |
YXCG-103-Z |
0~0. 6至60及-0.1~0.5至2.4系列 |
1.5 |
1.5 |
5 |
隔離式耐蝕抗振型 |
*YXCG-103-FZ |
注：
1)標有“*”的型號暫限于特殊訂貨
2)隔離式的軟尾長度為1、2、3、4m(其中2m為優選長度)

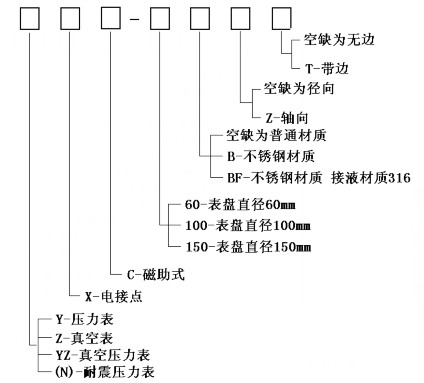

產品選型
電接點壓力表安裝與使用
1. 電接點壓力表應安裝在周圍環境溫度為-40~70℃相對濕度不大于80 %的環境下使用。
2.使用前應先檢查接點的工作情況是否正常，接點力是否超過額定值，接線是否正確(見附圖)。
3. 電接點壓力表安裝位置與測量點間的距離應不超過10M，否則因沿程壓力損失而影響儀表讀數正確性。
4.儀表應垂直安裝，當安裝處遠離測量點時，應力求與測量點保持水平。
注：工作電壓推薦36V以下，但不宜小于12V，以免引起觸頭接觸時不可靠。
|
