旋進旋渦流量計是近幾十年來開發(fā)并投入市場的一種流體振蕩式流量計,可適用于石油、蒸汽、天然氣、水等多種介質的流量測量。它主要用于測量中、低壓和中、小流量的氣體(如城市中的管道燃氣,因為安全等因素,氣體的壓力、流速不能太高),并具有內部無機械可動部件,耐腐蝕性好,量程比寬等優(yōu)點。

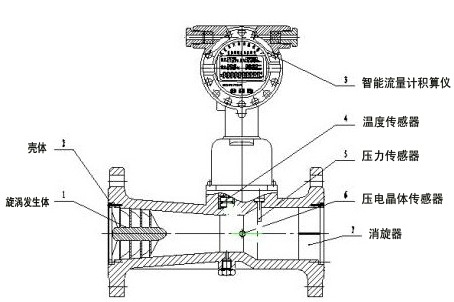

旋進旋渦流量計由以下七個基本部件組成（圖1）：
1.旋渦發(fā)生體
用鋁合金制成，具有一定角度的螺旋葉片，它固定在殼體收縮段前部，強迫流體
產生強烈的旋渦流。
⒉ 殼體
本身帶有法蘭，并有一定形狀的流體通道，根
據不同的工作壓力，殼體材料可采用鑄鋁合金或不銹鋼。
⒊ 智能流量計積算儀
由溫度、壓力檢測模擬通道、流量檢測數字通道以及 微處理單元、液晶驅動電路和其它輔助電路組成，并配有外輸信號接口。
4. 溫度傳感器
以Pt100/pt1000鉑電阻為溫度敏感元件，在一定溫度范圍內，其電阻值與溫度成對應關系。
5. 壓力傳感器
以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發(fā)生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。
6. 壓電晶體傳感器
安裝在靠近殼體擴張段的喉部，可檢測出旋渦進動的頻率信號。
⒎ 消旋器
固定在殼體出口段，其作用是消除旋渦流，以減小對下游儀表性能的影響。
